Запчасти для гидробура DELTA RD 20

Заказать товар

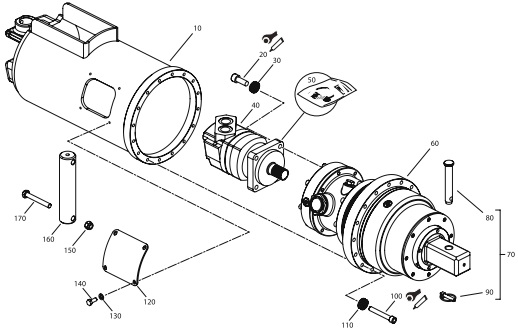

№	КАТ. НОМЕР	НАИМЕНОВАНИЕ	КОЛ-ВО, ШТ	МОМЕНТ ЗАТЯЖКИ	ФИКСАЦИЯ
10	23-4905	Кожух гидровращателя.	1
20	99-9135-045	Винт М12х45 (12,9)	4	193-215 Nm	Локтайт 243
30	99-9233	Шайба М14 стопорная с внутренними зубьями (NORD WASHER)	4
40	25-4002	Мотор 245cc 17T 6K	1
50	25-4006	Набор уплотнений мотора Серии 6К - выход	1
50	25-4005	Набор уплотнений мотора Серии 6К - вход	1
60	21-4986-S	Редуктор в сборе	1
70	30-0002-KIT	Штифт крепления шнека S5 / 6 (со стопорным шплинтом)	1
80
90
100	99-9135-065-Y	Винт М12х65 (12,9) YELL.PAS	16	121-135 Nm	Локтайт 243
110	99-9231	Шайба М12 стопорная с внутренними зубьями (NORD WASHER)	16
120	23-4027	Крышка смотрового глазка	1
130	99-9153	Шайба гровер М8	4
140	99-9123-20	Болт M8х20	4
150	23-4016	Палец подвески D45 (комплект)	1
160		болт М12х90 (в комплекте)	2
170		гайка М12 нейлон (в комплекте)	2

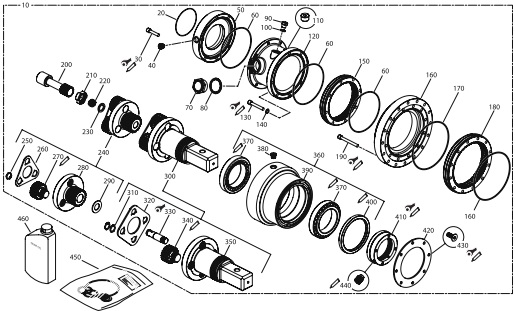

№	КАТ. НОМЕР	НАИМЕНОВАНИЕ	КОЛ-ВО, ШТ	МОМЕНТ ЗАТЯЖКИ	ФИКСАЦИЯ
10	21-4986-S	Редуктор в сборе.	1
20	99-1537-V	Кольцо O-Ring 134х3.0 VITON *	1
30	99-9135-060	Винт М12х60 (12,9)	8	121-135 Nm	Локтайт 243
40	21-5071	Пробка резьбовая (магнитная) BSP 1/2"	1
50	21-5015	Верхний фланец редуктора	1
60	99-1533-V	Кольцо O-Ring 199х3.0 VITON *	3
70	21-5070	Смотровой глазок.	1
80	99-7009	Металло-резиновое уплотняющее кольцо *	1
90	21-5093	Пробка резьбовая М20х1,5х15mm	1
100	21-5094	Металло-резиновое уплотняющее кольцо *	1
110	99-7102	Пробка резьбовая 1/4"	1
120	21-5078	Кожух редуктора.	1
130	99-9135-080	Винт М12х80 (12,9)	8	121-135 Nm	Локтайт 243
140	99-9231	Шайба М12 стопорная с внутренними зубьями (NORD WASHER)	8
150	21-5137	Венец второй (быстроходной) ступени редуктора 76 T 2.5/2.0 MOD	1
160	21-4101	Фланец редуктора.	1
170	99-1556-V	Кольцо O-Ring 238х3.0 VITON *	2
180	21-4104	Венец первой (тихоходной) ступени редуктора 62Т 3.5/3.0 MOD	1
190	99-9135-110	Винт М12х110 (12,9)	12	121-135 Nm	Локтайт 243
200	21-4112	Шестерня солнечная 17Т.	1
210	21-4051	Шайба упорная.	1
220	99-1606	Кольцевая пружинная шайба.	2
230	21-5121-4.5	Шайба.	1
240	21-4915	Водило в сборе 3.5/3.0 MOD.	1
250	99-1606	Стопорное кольцо 471 / 28	3
260	21-4115	Прижимная пластина (3 отв.)	1
270	21-4918	Сателлит верхней передачи.	3		Локтайт 277
280	21-4111	Водило 25Т D 175mm, 3.5/3.0.	1
290	21-4110	Шайба опорная.	1
300	21-4917	Вал выходной с сателлитами 75х75	1
310	99-1606	Стопорное кольцо.	8
320	21-4108	Прижимная пластина (4 отв.)	1
330	21-4109	Центральная ось водила.	1	150Nm
340	21-4916	Сателлит в сборе.	4		Локтайт 277
350	21-4100	Вал выходной 75х75	1
360	21-4905	Корпус редуктора в сборе.	1
370	99-1111	Подшипник конический 120х180х38	2		Локтайт 7471, 641
380	21-5071	Пробка резьбовая (магнитная) BSP 1/2"	2
390	21-4102	Корпус редуктора.	1
400	99-1519	Манжета армированная 160х190х15 *	1		Локтайт 7471, 515
410	21-4117	Упорная гайка редуктора.	1	450Nm	Локтайт 209125
420	21-4116	Фланец уплотнения вала редуктора.	1
430	99-9142-020	Винт M6 x 20 (10.9) потайная шляпка.	8	14.4-16Nm	Локтайт 243
440	99-9214-012	Винт упорной гайки М6х20	2		Локтайт 243
450	21-2926	Набор уплотнений редуктора	1
460	99-8101	Масло редукторное - ЕР320 минеральное (Емкость 1 литр)	7		6750 ml
Когда гидровращатель работает или хранится при температуре ниже -15°С должно применяться масло с вязкостью 150 Когда гидровращатель работает или хранится при температуре выше +35°С должно применяться масло с вязкостью 460 * входит в набор уплотнений редуктора 21-2926
