Технические характеристики, устройство и принцип работы гидромолотов Delta F

Устройство и принципы работы

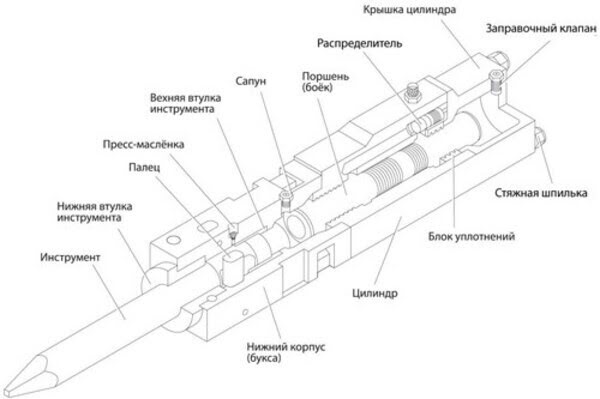

Устройство для моделей DELTA:
F-2 OPEN, F-3 OPEN, F-4 OPEN, F-5 OPEN, F-5J OPEN, F-5NH OPEN, F-5H OPEN, F-5C OPEN, F-5V OPEN, F-5T OPEN, F-6 OPEN, F-6L OPEN, F-6J OPEN, F-7 OPEN, F-10 OPEN, F-10S BOX, F-17S BOX

Цилиндр

Является направляющей для находящегося внутри поршня (бойка), который ударяет по инструменту. Уплотнения в верхней части поршня расположены в съемном блоке уплотнений, в то время как уплотнения нижней части поршня расположены непосредственно в цилиндре.

Поршень (боёк)

Передает энергию удара инструменту.

Блок уплотнений

Содержит уплотнения для удержания азота в крышке цилиндра (пневмокамере) и для предотвращения утечки масла.

Распределитель

Управляет движением поршня.

Нижний корпус (букса)

В ней размещаются втулки инструмента, пальцы инструмента, стопоры пальцев инструмента, сапун и пресс-маслёнка.

Втулки инструмента

Направляют инструмент, ограничивают верхнее положение инструмента. Втулки инструмента – быстроизнашивающиеся детали, которые должны проверяться на предельный износ. При превышении допустимого износа они должны быть заменены.

Инструмент

Передает энергию удара поршня разрушаемым объектам. Рекомендуется использовать сменный инструмент, соответствующий условиям работы и обрабатываемой среде. Инструмент является расходным материалом.

Палец

Установлен в нижнем корпусе (буксе). Предотвращает выпадение рабочего инструмента из буксы.

Крышка цилиндра

Содержит пневмокамеру, заряженную азотом N2, и служит для накопления энергии.

Стяжные шпильки

Используются для соединения нижнего корпуса (буксы), цилиндра и крышки цилиндра в единый механизм – гидравлический блок гидромолота.

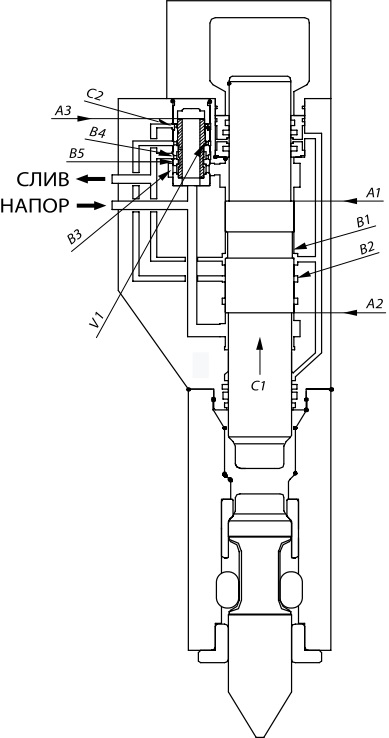

Принцип работы для моделей DELTA:
F-2 OPEN, F-3 OPEN, F-4 OPEN, F-5 OPEN, F-5J OPEN, F-5H OPEN, F-5NH OPEN, F-5C OPEN, F-5V OPEN, F-5T OPEN, F-6 OPEN, F-6L OPEN, F-6J OPEN, F-7 OPEN, F-10 OPEN, F-10S BOX, F-17S BOX

Исходное положение

Площадь рабочего пояска поршня С1 камеры рабочего хода А1 больше площади рабочего пояска поршня камеры холостого хода А2. Камера А2 при работе молота всегда соединена с напорной линией питания. Камера А1 попеременно соединяется со сливной или напорной линиями. При этом поршень С1 движется либо в сторону крышки цилиндра, либо в сторону инструмента.

Рабочий ход поршня

Когда поршень С1 достигает верхней мертвой точки, напорная линия из полости В3 распределителя соединяется с камерой А1 рабочего хода. В это время по каналу управления напорная линия соединяется с камерой управления А4 распределителя. Камера А3 распределителя постоянно находится под рабочим давлением. Поскольку площадь камеры А4 больше камеры А3, золотник С2 распределителя во время торможения поршня С1 и во время его рабочего хода удерживается в верхней позиции.

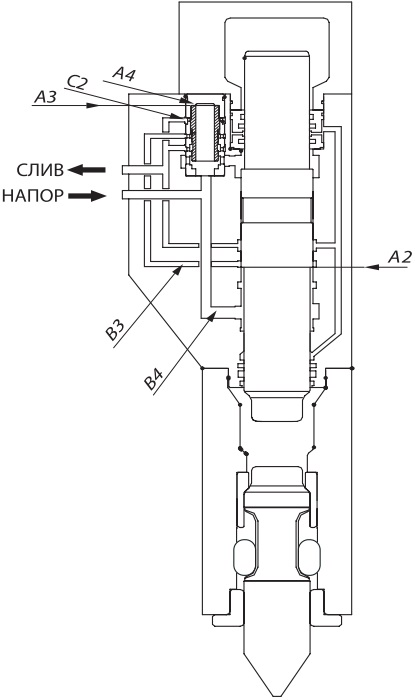

Работа распределителя

Когда проточка В1, соединенная с линией слива OUT, соединяется с каналом В2 управления распределителем, давление в камере управления В4 падает и золотник С2 переключается вниз, в позицию холостого хода. Камера В3 распределителя закрывается, а камера В5 соединяет камеру А1 рабочего хода с линией слива.

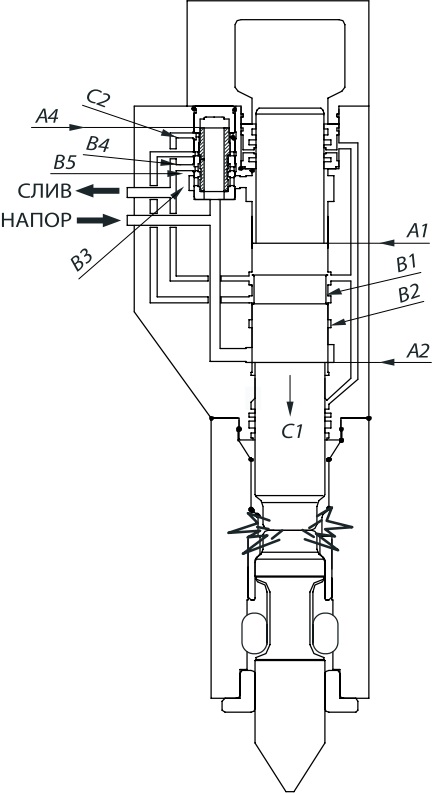

Удар

В конце рабочего хода, когда поршень С1 наносит удар по инструменту, кинетическая энергия поршня передается последнему. В это время напорная линия соединена с камерой А2 холостого хода, а сливная линия соединена с камерой А1. Поршень С1 изменяет направление движения (начинает двигаться вверх). Золотник С2 удерживается в нижней позиции за счет давления в камере А3.

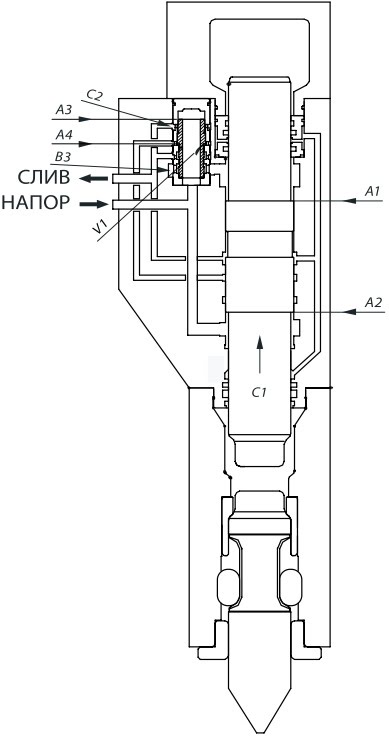

Холостой ход

Во время холостого хода поршня С1 (подъем поршня) канал управления В2 соединен проточкой В1 на поршне С1 с линией слива. Камера А1 также соединена через золотник С2 с линией слива. Канал В5 распределителя закрыт, камера В3 распределителя соединяет камеру А1 с линией слива.

А1: Камера рабочего хода
А2: Поршень (боёк)
А3: Камера распределителя, постоянно находящаяся под давлением
А4: Камера управления распределителем
В1: Камера в цилиндре, постоянно соединенная с линией слива
В2: Канал управления распределителем
В3: Камера распределителя
В4: Камера управления золотником
В5: Сливная камера золотника
С1: Поршень
С2: Золотник

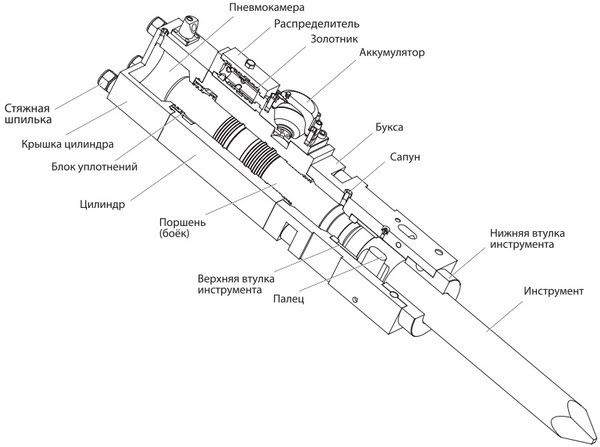

Устройство для моделей DELTA:
F-20S BOX, F-30S BOX, F-35S BOX, F-45S BOX, F-50S BOX

Цилиндр

Является направляющей для находящегося внутри поршня (бойка), который ударяет по инструменту. Уплотнения в верхней части поршня расположены в съемном блоке уплотнений, в то время как уплотнения нижней части поршня расположены непосредственно в цилиндре.

Поршень (боёк)

Передает энергию удара инструменту.

Блок уплотнений

Содержит уплотнения для удержания азота в крышке цилиндра (пневмокамере) и для предотвращения утечки масла.

Распределитель

Управляет движением поршня.

Аккумулятор

Аккумулятор заряжен азотом (N2) и предназначен для накопления гидравлической жидкости под давлением. Аккумулятор накапливает энергию при взводе поршня и отдает ее при рабочем ходе поршня при высокой скорости поршня.

Нижний корпус (букса)

В ней размещаются втулки инструмента, пальцы инструмента, стопоры пальцев инструмента, сапун и пресс-маслёнка.

Втулки инструмента

Направляют инструмент, ограничивают верхнее положение инструмента. Втулки инструмента – быстроизнашивающиеся детали, которые должны проверяться на предельный износ. При превышении допустимого износа они должны быть заменены.

Инструмент

Передает энергию удара поршня объекту разрушения. Рекомендуется использовать сменный инструмент, соответствующий условиям работы и обрабатываемой среде. Инструмент является расходным материалом.

Палец

Установлен в нижнем корпусе (буксе). Предотвращает выпадение рабочего инструмента из буксы.

Крышка цилиндра

Содержит пневмокамеру, заряженную инертным газом (азотом N2), и служит для накопления энергии.

Стяжные шпильки

Используются для соединения нижнего корпуса (буксы), цилиндра и крышки цилиндра в единый механизм – гидравлический блок гидромолота.

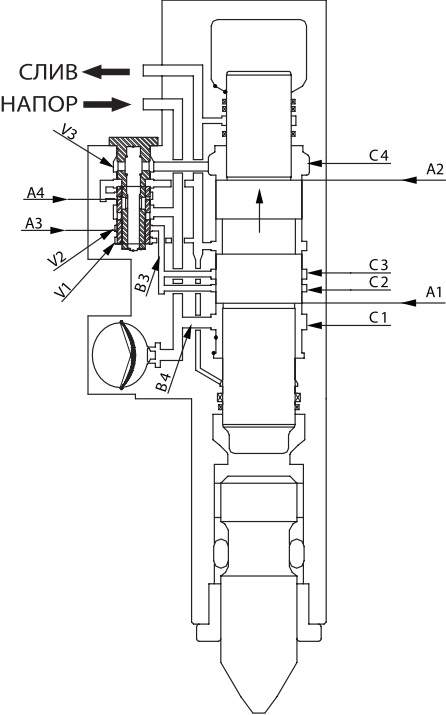

Принцип работы для моделей DELTA:
F-20S BOX, F-30S BOX, F-35S BOX, F-45S BOX, F-50S BOX

Исходное положение

В исходном положении камеры С3 и С2, соединенные проточкой на поршне, соединены с линией слива. Камера V1 распределителя, камера С1 холостого хода, камера V3 распределителя и аккумулятор всегда соединены с напорной линией. Камера V2 распределителя попеременно соединяется с линией слива или с напорной линией в зависимости от положения поршня.

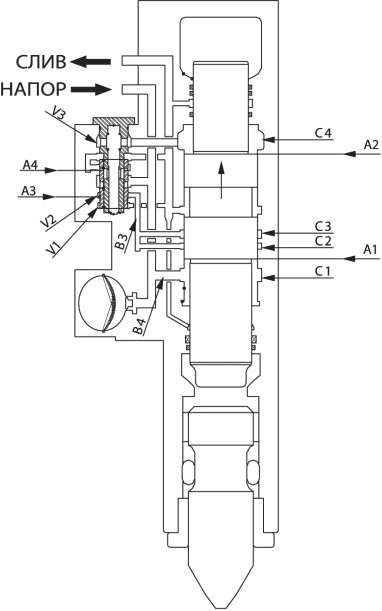

Холостой ход

Масло поступает на вход «НАПОР» и в камеру А1, поршень начинает движение в сторону крышки цилиндра (вверх). Одновременно заряжается аккумулятор. Из камеры С4 масло через распределитель вытесняется в сливную линию через выход «СЛИВ».

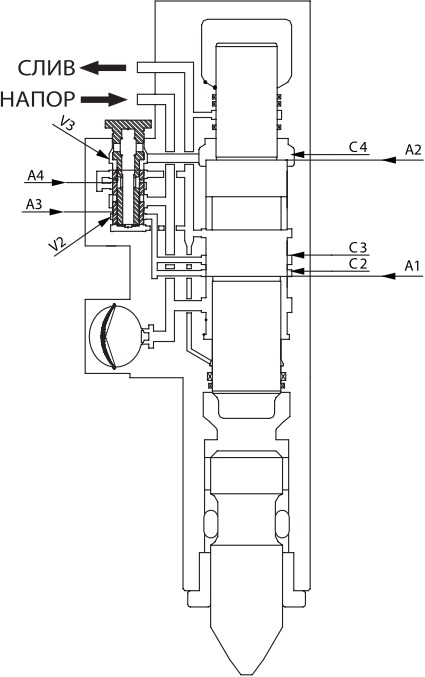

Переключение распределителя

Когда поршень приближается к верхней мертвой точке и нижняя кромка А1 поршня открывает камеру С2, масло поступает в камеру V2 управления золотником распределителя. Площадь пояска А3 золотника больше площади пояска А4, поэтому золотник перемещается в верхнюю позицию (позицию рабочего хода).

Рабочий ход поршня

После переключения золотника камера С4 соединяется с напорной линией. Площадь пояска А2 поршня больше площади пояска А1, поэтому поршень останавливается и затем ускоренно движется в сторону инструмента под давлением масла и сжатого азота в пневмокамере, размещенной в крышке цилиндра.

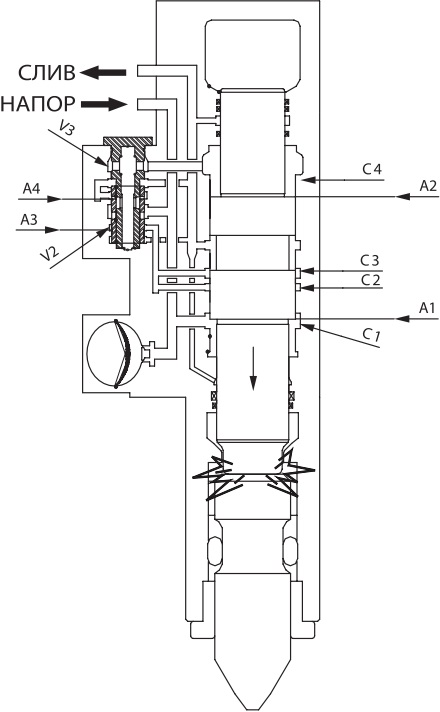

Удар

В момент удара поршня по инструменту камеры С2 и V2 через проточку на поршне соединяются с линией слива. За счет давления масла в камере V3 золотник переключается вниз, в позицию холостого хода. После удара поршень вновь движется в сторону крышки цилиндра, и циклы работы гидромолота повторяются.
